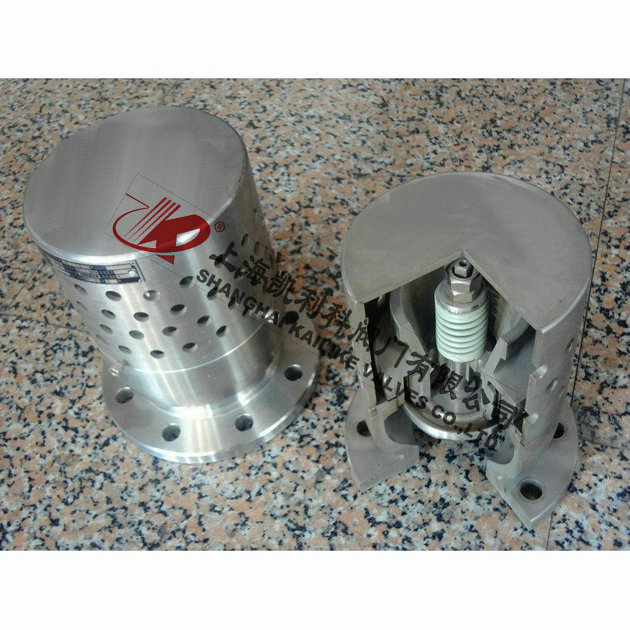

TFA72W負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，真空負壓安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，TFA72W-10P/R真空負壓安全閥自動關閉，從而保護設備及系統。
| 產品名稱： | 負壓安全閥 | 產品型號： | TFA72W |
| 公稱通徑： | DN150～DN250 | 結構形式： | 彈簧式 |
| 公稱壓力： | 負壓0.1MPa | 連接方式： | 法蘭 |
| 適用溫度： | -15ºC～+200ºC | 驅動方式： | 彈簧自動起跳 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽、液體、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 工作溫度 Working temperature | ≤200℃ |
| 適用介質 Suitable medium | TFA72W-10P適用于硝酸類介質 Nitric acid etc.medium |
| TFA72W-10R適用于醋酸類介質 Acetic acid etc.medium |
| NO. | 零件名稱 Name of part | TFA72W-P 材料 Materials | TFA72W-R 材料 Materials |
| 1 | 閥體 Body | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 Nozzle | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 調節閥 Adjusting ring | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥蓋 Bonnet | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥桿 Stem | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 彈簧 Spring | 50CrVA | 50CrVA 包覆氟塑料 Coated Teflon |
|
公稱通徑DN(mm) Nominal diameter |
尺寸Dimension(mm) | ||||||
| D | D1 | D2 | Z-Фd | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
聲明：【TFA72W負壓安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的TFA72W負壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
