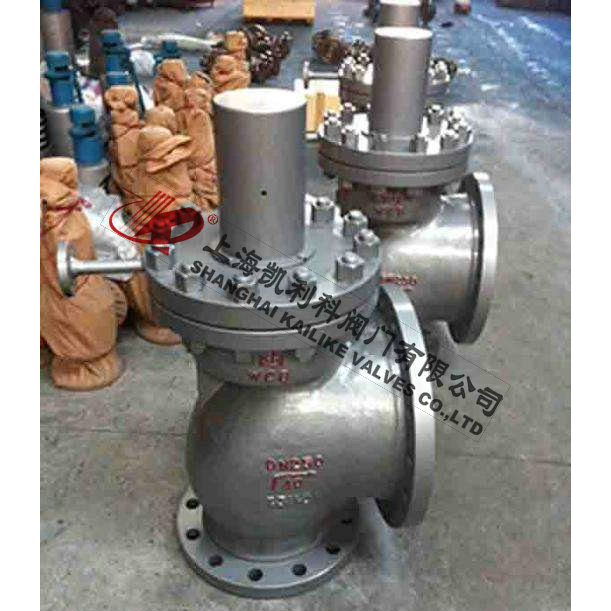

產品名稱：	蒸汽主安全閥	產品型號：	A49H、A49Y
公稱通徑：	DN150～DN250	結構形式：	活塞式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭
適用溫度：	-15ºC～+540ºC	驅動方式：	彈簧自動起跳
閥體材質：	WCB、鑄鋼、鉻鉬鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、液體、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

A49H、A49Y蒸汽主安全閥是一種新穎結構的安全閥。主要用于電站鍋爐、壓力容器、減溫減壓設備，是受壓設備、容器上的最佳超壓保護裝置。A49H、A49Y蒸汽主安全閥的主要優點是 與沖量安全閥配套使用，提高了動作的靈敏度和安全閥口徑，而且主閥采用塞式，動作精度高、重復性好、回座快、不泄漏、工作壽命長、工作穩定可靠。

執行標準

設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

產品特點

1、采用活塞結構
2、主閥設有緩沖閥，減少密封面損壞
3、密封面采用硬質合金設計，堅固耐用

工作原理

1、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入蒸汽主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉是，閥瓣又自動關閉。
2、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。

整定壓力

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0
16.0	10.0～13.0	13.0～16.0

性能參數

型號		鑄鋼型 A49H-C	15CrMo1V合金鋼型 A49Y-V
口徑范圍		DN150～DN200
適用溫度		≤425°C	≤540°C
適用介質		蒸汽	蒸汽
材料	1、閥體	WCB	15CrMo1V
	2、閥蓋	WCB	12Cr1MoVA
	3、活塞	2Cr13	304SS
	4、閥瓣	2Cr13	17-7PH
	5、活塞	2Cr13	15CrMo1V
	6、活塞環	304SS	304SS
	7、彈簧	50CrVa	50CrVa
	8、閥桿	2Cr13	304SS
	9、保護罩	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金

外形結構圖



主要外形尺寸

公稱通徑	L	L1	L2	H	DN"
150	220	230	240	486	200
200	270	295	330	615	300
250	300	350	370	646	350

安裝說明

1、閥門必須垂直安裝在設備的最高位置。
2、住安全閥緊固在支座上，支座承受蒸汽主安全閥排汽時產生的反座力。
3、排汽管應有專門吊架，排汽管重量不得加在蒸汽主安全閥上，蒸汽主安全閥與排汽管之間的連接法蘭應消除任何的附加預應力。
4、排汽管的最低點應考慮疏水，以免排汽時產生水擊。
