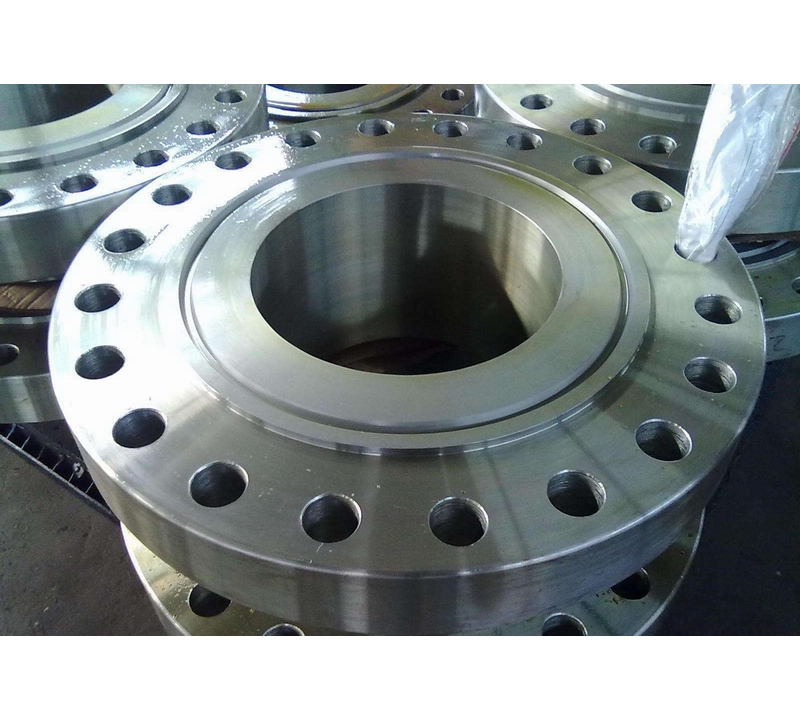

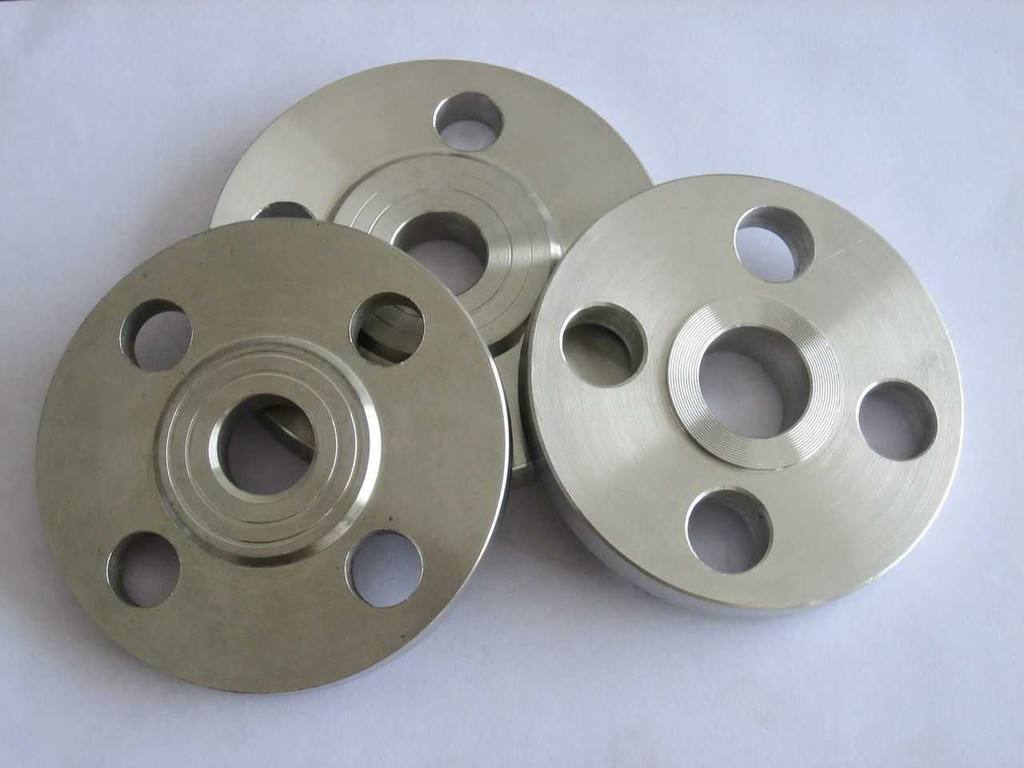

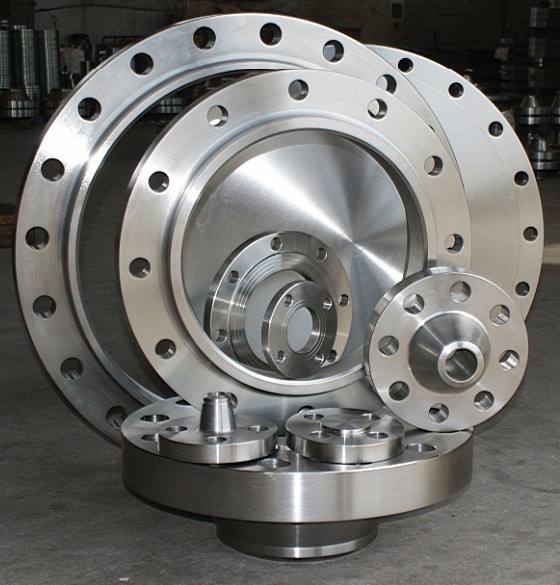

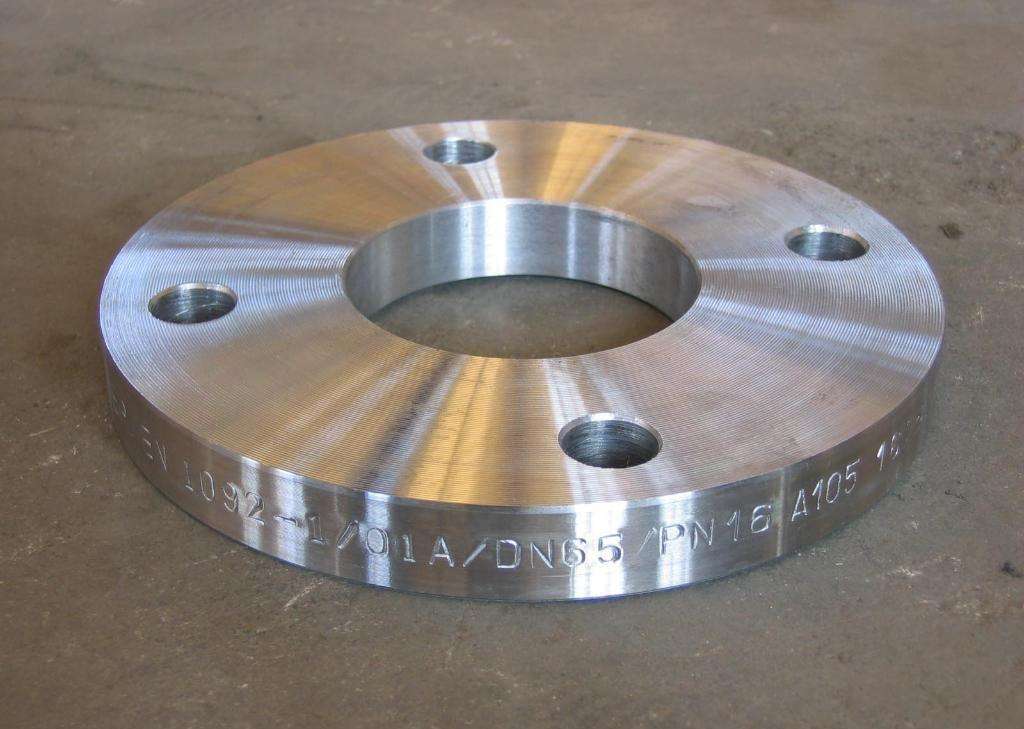

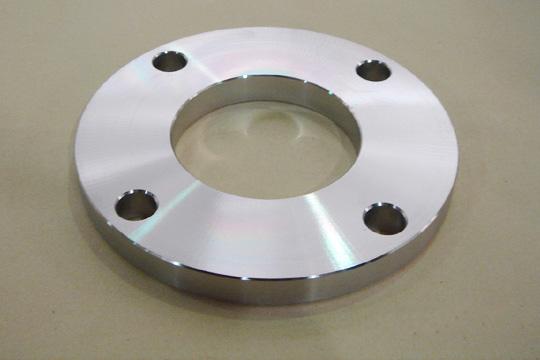

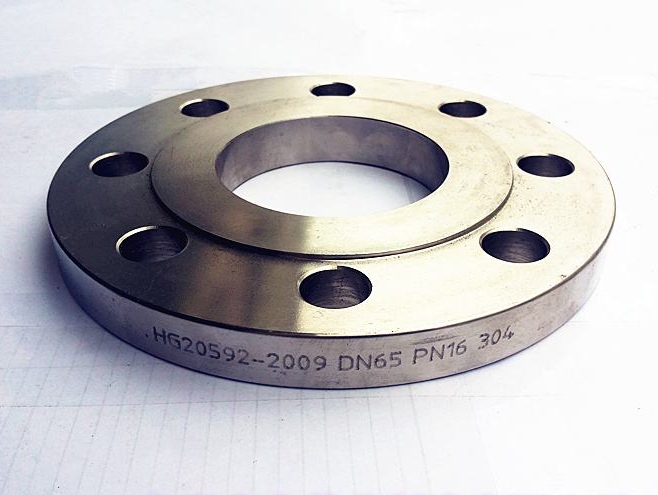

產品名稱：	不銹鋼法蘭片	產品型號：	FL
公稱通徑：	DN10～DN1200	結構形式：	圓形
公稱壓力：	1.0MPa～42.0MPa	連接方式：	法蘭
適用溫度：	-196～+100℃～+650℃	制作方式：	鑄造、鍛造
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標、美標、日標、德標等
適用介質：	水、蒸汽、燃?xì)?、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

不銹鋼法蘭片是工業管道上的連接件，用于管端之間相互連接的必備附件，不銹鋼法蘭片又叫法蘭凸緣盤或突緣。不銹鋼法蘭片由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

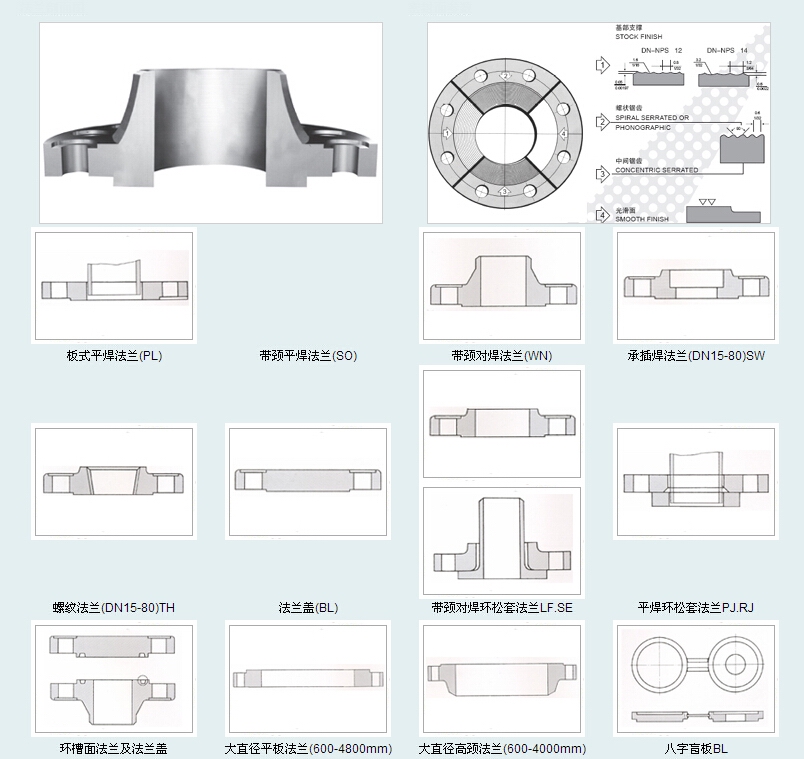

結構圖

標準

管法蘭及其墊片、緊固件統稱為法蘭接頭。法蘭接頭是工程設計中使用極為普遍、涉及面非常廣泛的一種零部件。它是配管設計、管件閥門中必不可少的零件，而且也是設備、設備零部件(如人孔、視鏡、液面計等)中必備的構件。此外，其它專業如工業爐、熱工、給排水、采暖通風、自控等，也經常使用法蘭接頭。

材質:鍛鋼、WCB碳鋼、不銹鋼、316L、316、304L、304、321、鉻鉬鋼、鉻鉬釩鋼、鉬二鈦、襯膠、襯氟材質。

品種:平焊法蘭、帶頸法蘭、對焊法蘭、環連接法蘭、承插法蘭、及盲板等。

執行標準有GB系列(國家標準)、JB系列(機械部)、HG系列(化工部)、ASME B16.5（美標）、BS4504（英標）、DIN（德標）、JIS（日標）

法蘭標準現狀

1.英制管(國際上通用的配管系列) GB 9112～9125、SH 3406
2.公制管(國內常用的鋼管外徑尺寸系列) HGJ44～76、JB/T74～90
DIN的連接尺寸與JB標準的差別

標準	螺紋(M)/螺孔(φ)尺寸
JB 系列2	M22/φ25 (全部)	M30/φ34 (部分)	M36/φ41 (部分)	M42/φ48 (全部)		M48/φ54 (全部)
新 HG、ISO、JB系列1、BS、ΓΟCT、DIN	M24/φ26	M33/φ36	M33/φ36	M39/φ42	M45/φ48	M45/φ48
兩部分法蘭配用時 采取的措施	第一行法蘭的 螺孔擴孔1mm	第一行法蘭的 螺孔擴孔2mm	可加墊圈	可加墊圈	一致	可加墊圈

注：表中括號內的“全部”表示所有規格緊固件被第二行的緊固件所代替。“部分”表示有一部分該規格的緊固件有變化，但仍有一部分規格的緊固件未變化，是一致的。
HG新標準與JB老標準法蘭配合使用時，要注意以下幾點：
1.有三個法蘭的螺栓個數不一致，其中有兩個規格(PN0.25/DN500、PN0.6/DN500)直接影響配合；PN1.0/DN80HG標準螺栓個數8，JB標準螺栓個數是4；
2.部分老標準法蘭(JB系列2)的螺孔最好能擴孔1～2mm，另有一部分可在安裝時加墊圈；
3.PN16.0MPa的高壓管法蘭，新HG與JB標準連接尺寸完全不同。

法蘭類型和密封面形式

法蘭		標準號	密封面		壓力等級 PN，MPa	常用閥門配套法蘭
類型	代號		形式	代號
板式 平焊	PL	HG20593、 JB/T81-94、 GB/T9119-2000	突面	RF	0.25～2.5	突面平焊法蘭是常用的法蘭，可 與各種法蘭式的低中壓閥門配套 如閘閥、截止閥、球閥等
			全平面	FF	0.25～1.6
帶頸 平焊	SO	HG20594、 GB/T9116-2000	突面	RF	0.6～4.0	突面帶頸平焊法蘭是近年來引進的 石油化工裝置中普遍使用的結構型式
			凹凸面	MFM	1.0～4.0
			榫槽面	TG	1.0～4.0
			全平面	FF	0.6～1.6
帶頸 對焊	WN	HG20595、 JB/T82-94、 GH/T9115-2000	突面	RF	1.0～25.0	PN4.0-PN10.0MPa的閥門通常配 用凸面的管法蘭，如：Z41H-40、 J41H-64、H44H-100等，160壓力 以上則選用環連接面，如J41H- 160突面對焊法蘭也可配用采用 對夾式連接的蝶閥及止回閥。
			凹凸面	MFM	1.0～16.0
			榫槽面	TG	1.0～16.0
			環連接面	RJ	6.3～25.0
			全平面	FF	1.0～1.6
整體 法蘭	IF	HG20596、 JB/T79-94、 GB/T9113-2000	突面	RF	0.6～25.0	閥門上的整體法蘭一般PN≤2.5為 突面，PN≥4.0為凹面，PN≥16.0 為環連接面，但也有廠家PN10.0 MPa采用環連接面PN16.0MPa采用 凹面注PN2.5MPa的氨用閥門采用 凹面（FM） 需配凸面的管法蘭
			凹凸面	MFM	1.0～16.0
			榫槽面	TG	1.0～16.0
			環連接面	RJ	0.6～25.0
			全平面	FF	1.0～1.6
承插焊	SW	HG20597、 GB/T9114-2000	突面	RF	1.0～10.0	近年來引進的石油人工裝置中 普遍使用的結構形式。
			凹凸面	MFM	1.0～10.0
			榫槽面	TG	1.0～10.0
螺紋 法蘭	Th	HG20598、 GB/T9114-2000	突面	RF	0.6～4.0	在工程建設中比較常用，安裝方 便不需焊接，適用DN10-DN150。
			全平面	FF	0.6～1.6
對焊 環松套	PJ/SE	HG20599、 JB/T84-94、 GB/T9120-2000	突面	RF	0.6～4.0	適用腐蝕性介質的管道系統。
平焊 環松套	PJ/RJ	HG20600、 JB/T83-94、 GB/T9121-2000	突面	RF	0.6～1.6
			凹凸面	MFM	1.0～1.6
			榫槽面	TG	1.0～1.6
法蘭蓋	BL	HG20601、 JB/T84-94、 GB/T9123-2000	突面	RF	0.25～25.0	用于管道端部或作封頭用。
			凹凸面	MFM	1.0～16.0
			榫槽面	TG	1.0～16.0
			環連接面	RJ	6.3～25.0
			全平面	FF	0.25～1.6
襯里 法蘭蓋	BL（S）	HG20602	突面	RF	0.6～4.0	為節省不銹鋼等貴 重金屬材料而編制
			凸面	M	1.0～4.0
			榫面	T	1.0～4.0
美標帶 頸平焊	SO	HG20616美標	突面	RF	2.0～26.0	PN2.5-5.0的美標閥門配套
美標帶 頸對焊	WN	HG20617美標	突面	RF	2.0～42.0	一般PN≤11.0MPa選用突面， PN≥15.0MPa選用環連接面。

國際管法蘭標準體系：

國際上管法蘭標準主要有兩個體系，即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小。現將各國管法蘭簡介于下：
1，以德國及原蘇聯為代表的歐洲體系管法蘭
2，美洲體系管法蘭標準，以ANSI B16.5和ANSI B 16.47為代表
3，英國和法國管法蘭標準，兩國各有兩套管法蘭標準
       綜上所述，國際上通的管法蘭標準可概括為兩個不同的，且不能互換的管法蘭體系：一個以德國為代表的歐洲管法蘭體系；另一個是以美國為代表的美洲管法蘭體系。
      IOS7005-1是國際標準化組織于1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。 兩個體系的管法蘭連接尺寸安全不同，無法互配：
 兩個體系的管法蘭以壓力等級來區分最為合適，即歐洲體系為0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲體系為1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

聲明：【不銹鋼法蘭片】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的不銹鋼法蘭片產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
