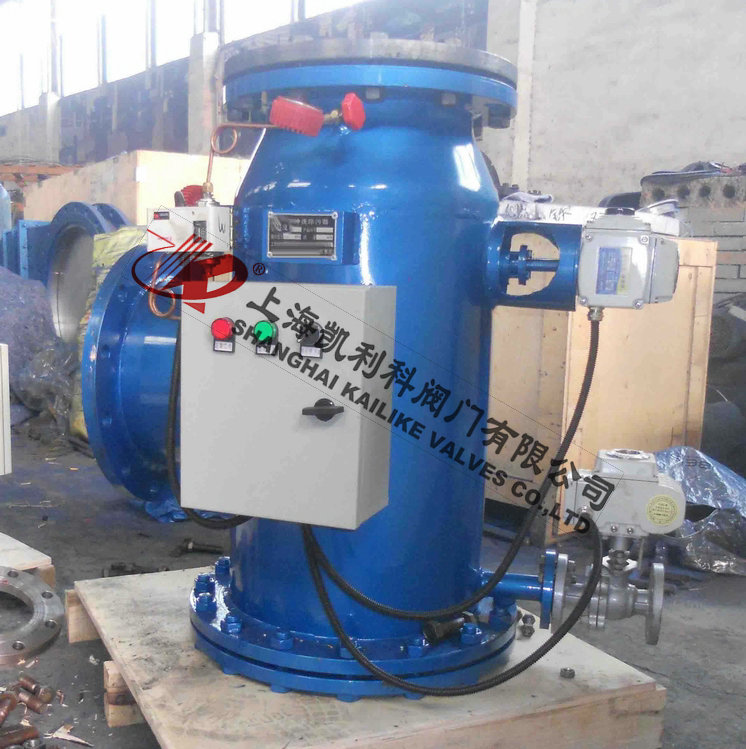

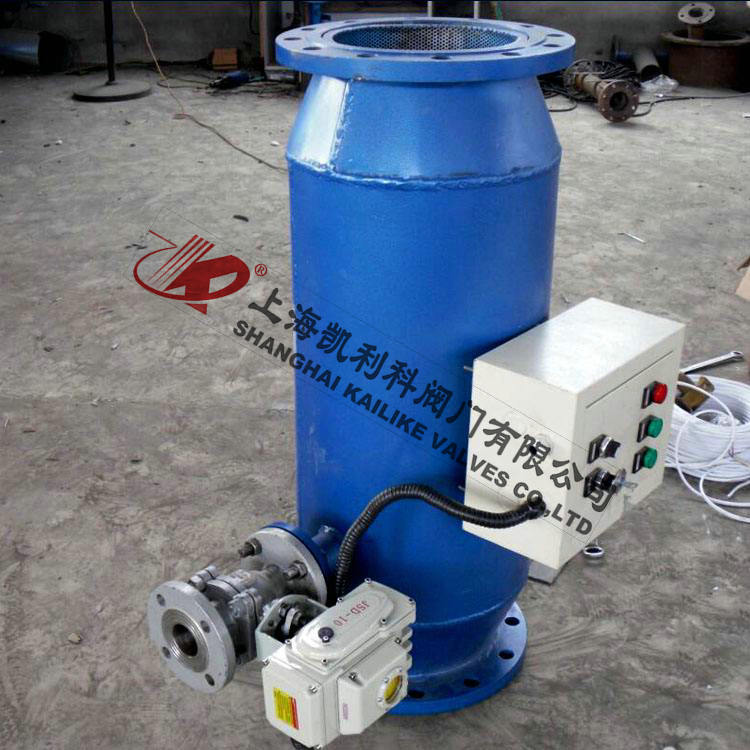

ZGP全自動反沖洗過濾器
ZGP全自動反沖洗過濾器是一個能使用低質水進行過濾的過濾器，它具有自動反沖洗快速排除雜質功能，一般安裝在換熱器、空調系統或執行機構的前面，不定期沖洗排出雜質。
|
產品名稱： |
全自動反沖洗過濾器 |
產品型號： |
ZGP |
|
公稱通徑： |
DN40～DN1000 |
濾網材料： |
不銹鋼 |
|
工作壓力： |
1.6MPa～6.4MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+450ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZGP全自動反沖洗過濾器是一個能使用低質水進行過濾的過濾器，它具有自動反沖洗快速排除雜質功能，一般安裝在換熱器、空調系統或執行機構的前面，不定期沖洗排出雜質。
產品特點
1、不需任何支撐結構，節省安裝空間；
2、不需要設置旁路，節省投資費用；
3、既能保持高的流量，又具有低的壓力降；
4、安裝靈活，可水平安裝也適應于垂直安裝。
工作原理
1、正常工作狀態
手動蝶閥開啟，即閥板平面與筒體軸線平行，（此時扳手亦與筒體軸線平行）排污閥關閉。此時水流從進口直接進入過濾網筒內部，經濾網過濾后由出口排出。
2、反沖洗工作狀態
手動蝶閥關閉，即閥板平面與筒體軸線垂直，（此時扳手旋轉90度與筒體軸線垂直），開啟排污閥，此時水流從進口進入過濾網筒前端，因蝶閥關閉，水流被閥板擋住，只能從前端網孔進入濾筒外側，大部分從出口流出，而由于排污口打開，濾筒后段水排出后壓力降低，故一部分水又從過濾器后段的網孔反沖入網筒內，從而達到從濾網外部沖洗粘附在網
筒內壁上雜質的目的，雜質及污水從排污口排出。
外形結構圖
主要外形尺寸（直角式）
|
型號 |
L（mm） |
A（mm） |
B（mm） |
C（mm） |
D（mm） |
排污口DN |
流量(T/h) |
|
ZPG-L-40 |
450 |
230 |
80 |
226 |
90 |
15 |
12 |
|
ZPG-L-50 |
550 |
285 |
90 |
244 |
100 |
15 |
19 |
|
ZPG-L-65 |
550 |
285 |
100 |
270 |
120 |
20 |
28 |
|
ZPG-L-80 |
610 |
300 |
120 |
310 |
140 |
25 |
50 |
|
ZPG-L-100 |
660 |
330 |
160 |
365 |
180 |
32 |
80 |
|
ZPG-L-125 |
800 |
400 |
190 |
440 |
200 |
40 |
125 |
|
ZPG-L-150 |
900 |
580 |
220 |
520 |
230 |
50 |
160 |
|
ZPG-L-200 |
1120 |
625 |
260 |
670 |
280 |
65 |
320 |
|
ZPG-L-250 |
1150 |
650 |
310 |
830 |
330 |
80 |
490 |
|
ZPG-L-300 |
1310 |
750 |
350 |
1000 |
380 |
100 |
710 |
|
ZPG-L-350 |
1514 |
875 |
410 |
1180 |
450 |
125 |
970 |
|
ZPG-L-400 |
1730 |
1000 |
470 |
1350 |
480 |
150 |
1260 |
|
ZPG-L-450 |
1896 |
1125 |
510 |
1500 |
500 |
150 |
1600 |
|
ZPG-L-500 |
2080 |
1250 |
550 |
1680 |
580 |
150 |
1970 |
|
ZPG-L-600 |
2490 |
1500 |
650 |
2000 |
650 |
200 |
2850 |
|
ZPG-L-700 |
2680 |
1600 |
680 |
2150 |
700 |
200 |
3880 |
|
ZPG-L-800 |
2880 |
1750 |
700 |
2300 |
820 |
200 |
5080 |
|
ZPG-L-900 |
3150 |
1850 |
800 |
2480 |
880 |
200 |
6410 |
|
ZPG-L-1000 |
3370 |
2000 |
900 |
2675 |
920 |
250 |
9910 |
外形結構圖
主要外形尺寸（直通式）
|
型號 |
L（mm） |
A（mm） |
B（mm） |
D（mm） |
排污口DN |
流量(T/h) |
|
ZPG-I-40 |
450 |
385 |
63 |
90 |
15 |
12 |
|
ZPG-I-50 |
455 |
390 |
70 |
100 |
15 |
19 |
|
ZPG-I-65 |
550 |
450 |
83 |
120 |
20 |
28 |
|
ZPG-I-80 |
550 |
460 |
96 |
140 |
25 |
50 |
|
ZPG-I-100 |
610 |
520 |
128 |
180 |
32 |
80 |
|
ZPG-I-125 |
660 |
540 |
162 |
200 |
40 |
125 |
|
ZPG-I-150 |
800 |
660 |
189 |
230 |
50 |
160 |
|
ZPG-I-200 |
840 |
700 |
220 |
280 |
65 |
320 |
|
ZPG-I-250 |
875 |
750 |
255 |
330 |
80 |
490 |
|
ZPG-I-300 |
1050 |
780 |
294 |
380 |
100 |
710 |
|
ZPG-I-350 |
1200 |
885 |
331 |
450 |
125 |
970 |
|
ZPG-I-400 |
1400 |
1040 |
377 |
480 |
150 |
1260 |
|
ZPG-I-450 |
1550 |
1145 |
420 |
500 |
150 |
1600 |
|
ZPG-I-500 |
1700 |
1250 |
462 |
580 |
150 |
1970 |
|
ZPG-I-600 |
2000 |
1460 |
537 |
650 |
200 |
2850 |
|
ZPG-I-700 |
2280 |
1720 |
607 |
700 |
200 |
3880 |
|
ZPG-I-800 |
2500 |
1900 |
685 |
820 |
200 |
5080 |
|
ZPG-I-900 |
2800 |
2180 |
785 |
880 |
200 |
6410 |
|
ZPG-I-1000 |
3120 |
2470 |
860 |
920 |
250 |
9910 |
