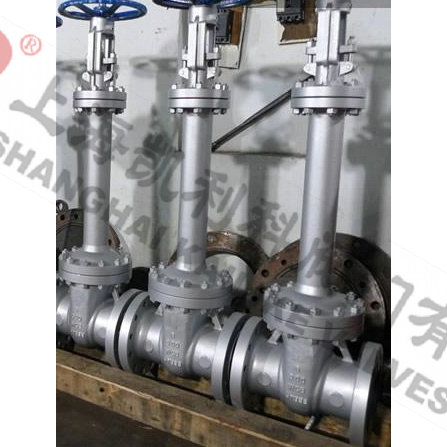

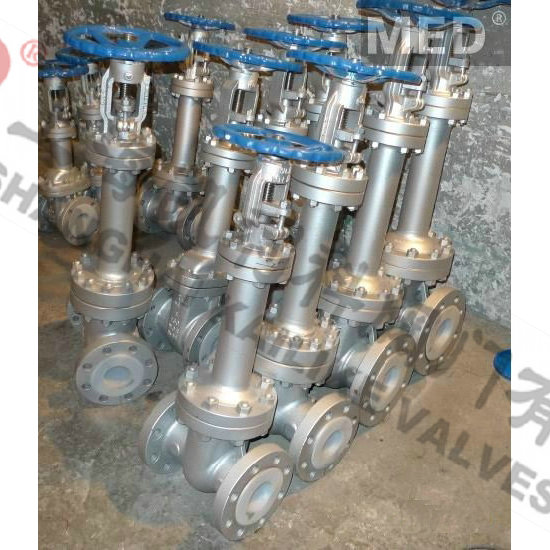

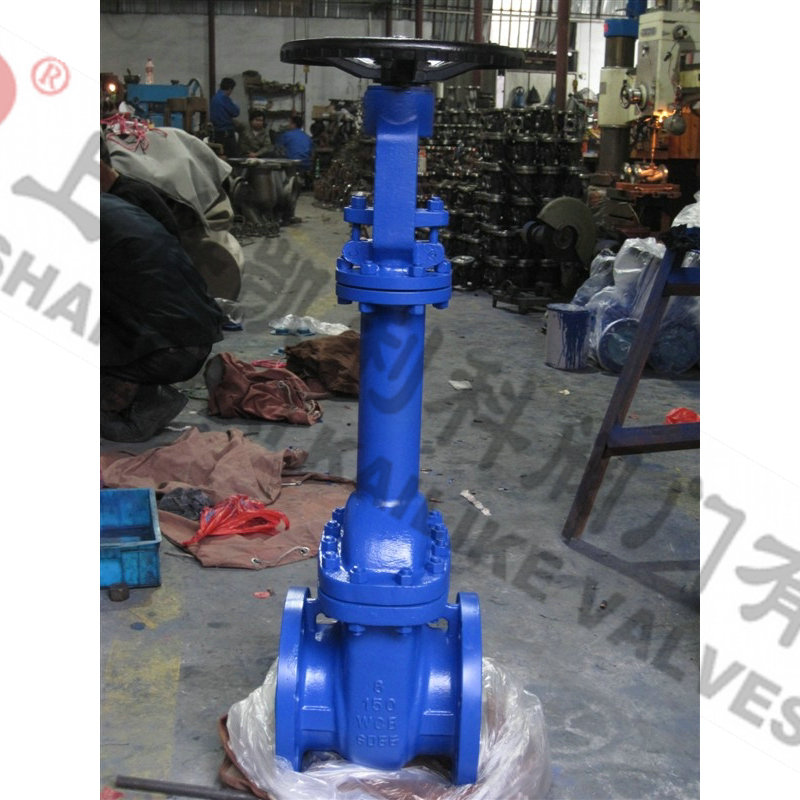

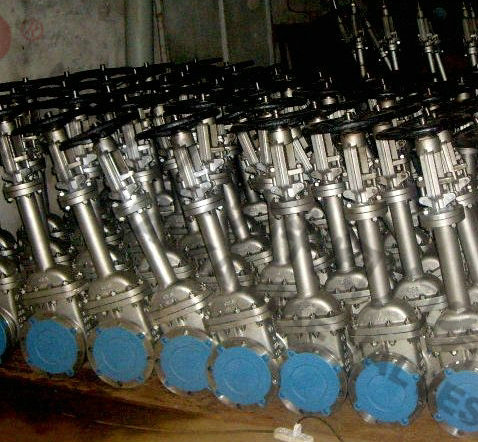

產品名稱：	波紋管密封閘閥	產品型號：	WZ41H
公稱通徑：	DN15～DN350	密封結構：	波紋管
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、鍛鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體類	生產廠家：	上海凱利科閥門有限公司

產品說明

WZ41H波紋管密封閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。波紋管密封閘閥的主要特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
■特點：雙層波紋管、維修方便、雙重密封、位置指示
■應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水

采用標準

設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598

主要零部件材質

序號	名稱	材質
1	閥體	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥板	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
5	支架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6	墊片	柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
7	閥蓋	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB QT400-18

技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
	電動
設計標準	GB12234
結構長度	GB12221
連接法蘭	GB9113、JB79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

外形結構圖



主要外形尺寸1.6MPa

型號	WZ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	43	57	73	105	150	190	270	380	480

主要外形尺寸2.5MPa

型號	WZ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	17	23	34	50	65	82	115	165	210	300	420	540

主要外形尺寸4.0MPa

型號	WZ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560



聲明：【WZ41H波紋管密封閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WZ41H波紋管密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
