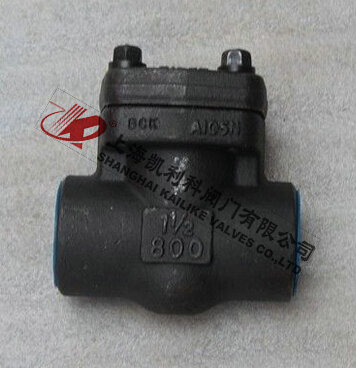

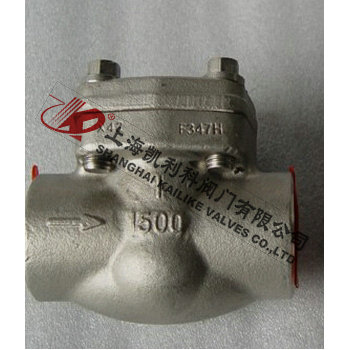

產品名稱：	承插焊鍛鋼止回閥	產品型號：	H61Y、H61H
公稱通徑：	DN15～DN50	結構形式：	升降式
公稱壓力：	1.6MPa～42.0MPa 150LB-2500LB	連接方式：	承插焊、內螺紋、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鍛鋼A105、A182、F22、304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

H61Y、H61H承插焊鍛鋼止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。

閥蓋設計形式

一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。

設計結構和特征

符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。

主要零件材質

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105	A182F22	A182F304(L)	A193 B8(M)
5	銘牌	SS
6	螺栓	A193B7	A193B16	A193B8(M)	A193B8(M)
7	球	A182F304	A182F304	A182F304	A182F304
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

外形結構圖



主要外形尺寸800LB

NPS	縮徑	3/8”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”
	全徑		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

外形結構圖



主要外形尺寸900LB～1500LB

NPS	縮徑	3/8”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”
	全徑		3/8”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

標準材質明細表900LB～2500LB

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276 420	A276304	A276304(L)	A276316(L)
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304(L)	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

外形結構圖

主要外形尺寸900LB～2500LB

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
	2500LB	9.0	7.6	8.4	19.5	20.1	21.8

聲明：【H61Y,H61H承插焊鍛鋼止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H61Y,H61H承插焊鍛鋼止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
