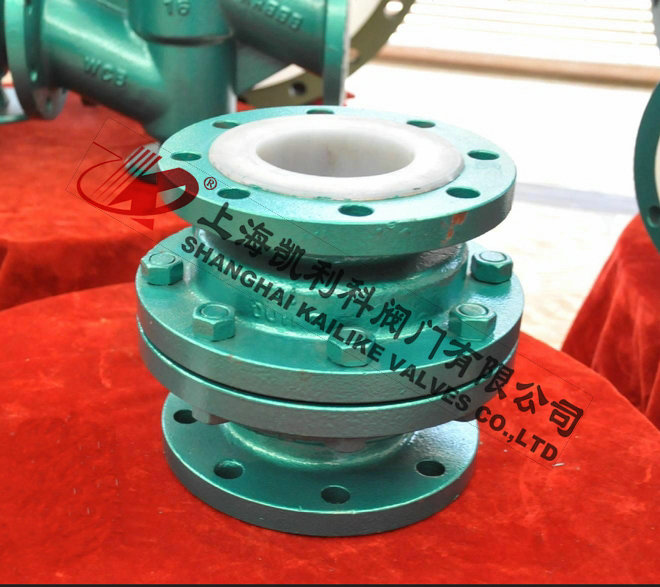

H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
| 產品名稱： | 浮球式襯氟止回閥 | 產品型號： | H40F46 |
| 公稱通徑： | DN15～DN500 | 結構形式： | 浮球式 |
| 公稱壓力： | 0.6MPa～1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -50ºC～+150ºC | 驅動方式： | 介質推動 |
| 連接材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 王水、硫酸、鹽酸、氫氟酸等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 浮球 | 氟塑料 | 0Cr18Ni9Ti | 1Cr18Ni9Ti | |||

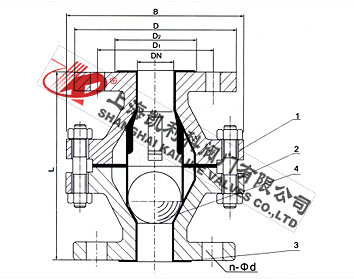

| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 127 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 140 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 216 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 292 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 150 | 6 | 356 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
| 400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 |
| 450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
| 500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.6MPa | ||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 127 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 140 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 216 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 292 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 150 | 6 | 356 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 622 | 405 | 355 | 320 | 4 | 32 | 12-φ25 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 787 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 914 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN2.5MPa | ||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 2 | 16 | 4-φ14 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 127 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 140 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
聲明：【H40F46浮球式襯氟止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H40F46浮球式襯氟止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
