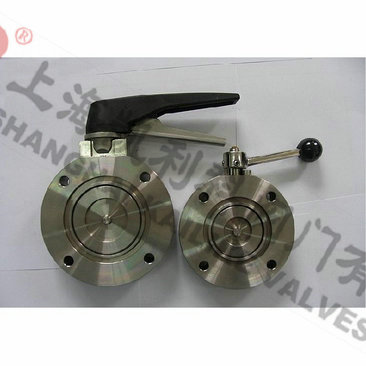

GI高真空蝶閥
GI高真空蝶閥用于接通或切斷真空管路中的氣流。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。除了能用在真空狀態下，也能用在低壓狀態下使用。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
|
產品名稱： |
高真空蝶閥 |
產品型號： |
GI |
|
公稱通徑： |
DN40～DN1200 |
閥座密封： |
氟橡膠、丁晴橡膠、金屬座 |
|
公稱壓力： |
105～1.3×10-4Pa |
連接方式： |
對夾式 |
|
適用溫度： |
-30ºC～+150ºC |

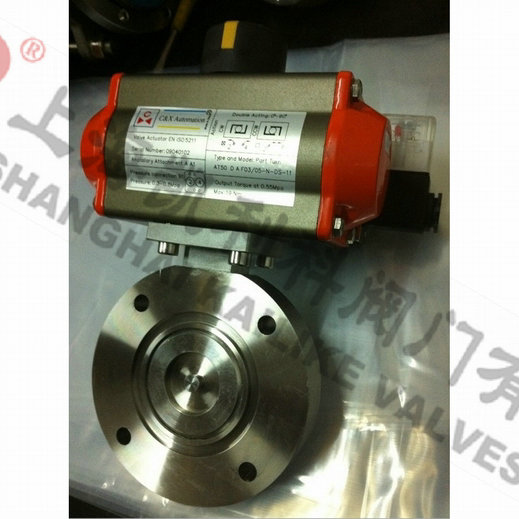

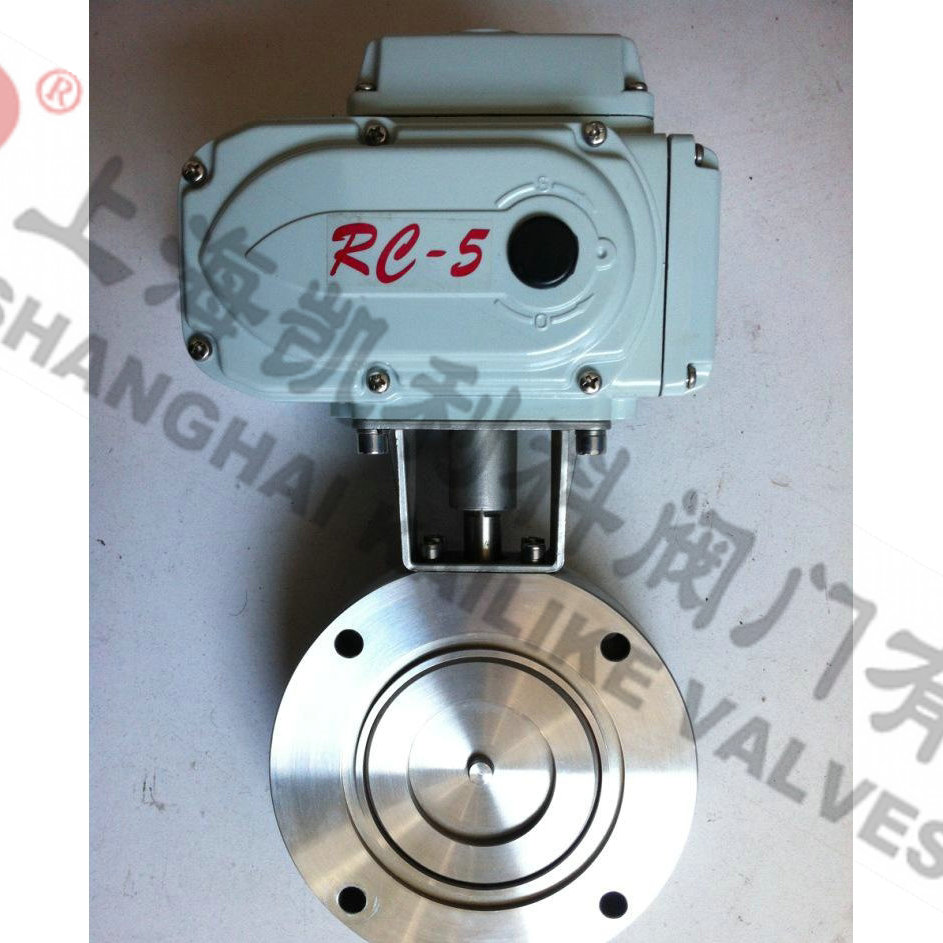

驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼、316、316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
空氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GI高真空蝶閥用于接通或切斷真空管路中的氣流。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。除了能用在真空狀態下，也能用在低壓狀態下使用。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
技術性能
|
適用范圍：Applicability |
105～1.3×10-4Pa |
|
閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
適用溫度：Applicable Temperature |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
|
氣源壓力：Mains Voltage |
0.4～0.6MPa |
|
安裝方向：Mounting Direction |
任意 |
主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠
外形結構圖
主要外形尺寸
真空標準：GB6070
|
型號 |
DN |
D |
D0 |
B |
N |
C |
H |
L |
|
GI-32 |
32 |
90 |
70 |
22 |
4 |
9 |
130 |
140 |
|
GI-40 |
40 |
100 |
80 |
22 |
4 |
9 |
140 |
155 |
|
GI-50 |
50 |
110 |
90 |
22 |
4 |
9 |
150 |
170 |
|
GI-63 |
63 |
130 |
110 |
28 |
4 |
9 |
170 |
190 |
|
GI-80 |
80 |
145 |
125 |
28 |
8 |
9 |
185 |
212 |
|
GI-100 |
100 |
165 |
145 |
28 |
8 |
9 |
206 |
242 |
|
GI-125 |
125 |
200 |
175 |
34 |
8 |
11 |
240 |
283 |
|
GI-160 |
150 |
225 |
200 |
34 |
8 |
11 |
265 |
320 |
|
GI-200 |
200 |
285 |
260 |
40 |
12 |
11 |
334 |
400 |
|
GI-250 |
250 |
335 |
310 |
45 |
12 |
11 |
384 |
473 |
|
GI-320 |
300 |
425 |
395 |
50 |
12 |
147 |
472 |
568 |
|
GI-400 |
400 |
510 |
480 |
60 |
16 |
14 |
560 |
700 |
真空標準：JB919
|
型號 |
DN |
D |
D0 |
B |
N |
C |
H |
L |
|
GI-32 |
32 |
78 |
64 |
22 |
4 |
7 |
118 |
134 |
|
GI-40 |
40 |
85 |
70 |
22 |
4 |
7 |
125 |
147 |
|
GI-50 |
50 |
110 |
90 |
22 |
4 |
9 |
150 |
170 |
|
GI-63 |
63 |
125 |
105 |
28 |
4 |
9 |
165 |
187 |
|
GI-80 |
80 |
145 |
125 |
28 |
4 |
9 |
185 |
212 |
|
GI-100 |
100 |
170 |
145 |
28 |
4 |
12 |
210 |
244 |
|
GI-125 |
125 |
195 |
170 |
34 |
4 |
12 |
238 |
280 |
|
GI-150 |
150 |
220 |
195 |
34 |
8 |
12 |
263 |
317 |
|
GI-200 |
200 |
275 |
250 |
40 |
8 |
12 |
324 |
396 |
聲明：【GI高真空蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GI高真空蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
