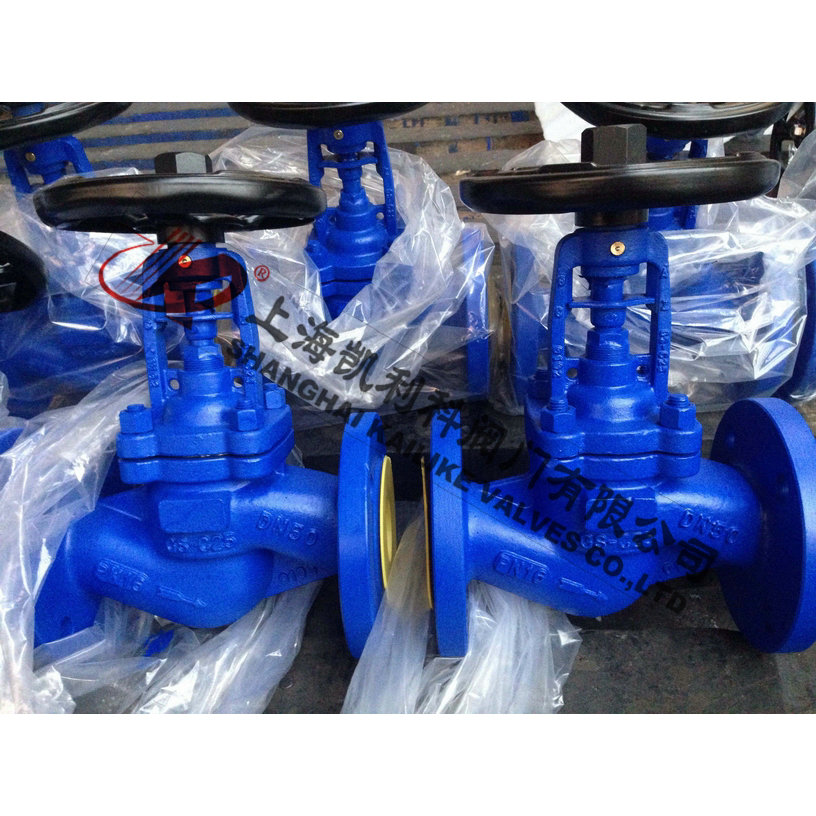

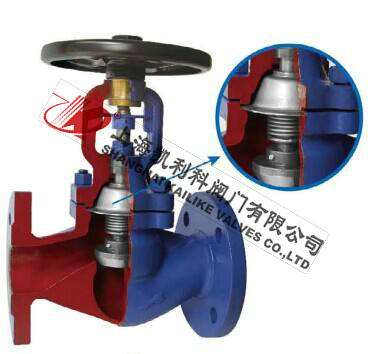

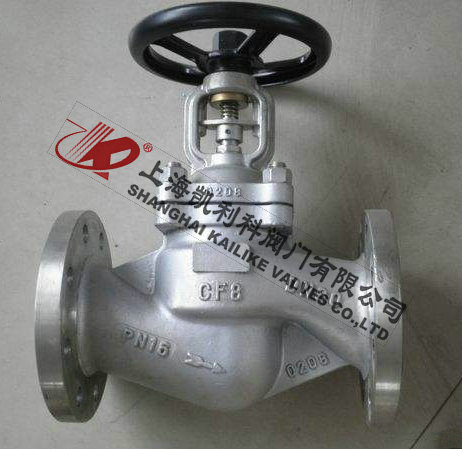

WJ41H法蘭蒸汽截止閥是我公司引進先進德國技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管可熱脹冷縮，溫度越高密封性能越好。適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
| 產品名稱： | 法蘭蒸汽截止閥 | 產品型號： | WJ41H |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～16.0MPa | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 手輪、傘齒輪 |
| 閥體材質： | WCB、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 構形式 | BB-BG-OS & Y |
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | GB12235 |
| 結構長度 | GB12221 |
| 連接法蘭 | GB9113、JB/T79、HG20596 |
| 試驗和檢驗 | JB/T 9092、GB/T13927 |
|
公稱壓力 （MPa） |
殼體試驗壓力 （MPa） |
密封試驗壓力 (MPa) |
適用溫度 (℃) |
| 1.6 | 2.4 | 1.76 |
≤350℃ |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 | 閥瓣 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 | 軸銷 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 | 閥桿 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 5 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 6 | 墊片 | 柔性石墨+不銹鋼、PTFE |
| 7 | 閥蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | WCB、QT400-18 |
| 型號 | WJ41H-16 | ||||||||||||||
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
| 型號 | WJ41H-25 | ||||||||||||||
| 壓力等級 | PN25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
| 型號 | WJ41H-40 | ||||||||||||||
| 壓力等級 | PN40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 |
聲明：【WJ41H法蘭蒸汽截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WJ41H法蘭蒸汽截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
