產品名稱：	不銹鋼水封閘閥	產品型號：	Z44H、Z64H
公稱通徑：	DN15～DN1000	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z44H、Z64H不銹鋼水封閘閥適用于公稱壓力PN1.6～10.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質，適用介質為： 水、油品、蒸汽和非腐蝕氣體等。填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣 隔離,保證良好的氣密性。啟閉件采用雙閘板向彈性密封，啟閉可靠，性能良好。閥桿徑調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。 結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。 閥門工作必須在全開或全開或全關位置，不可作調節閥用。產品可采用法蘭螺栓連接或對焊接。

產品特點

1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

主要性能規范 Chief property and specification

試驗壓力 Test pressure	公稱壓力PN/MPa
	1.0	1.6	2.5	4.0	6.4	10.0
殼體強度試驗 Shell Strength test	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗 Seal test	1.1	1.8	2.8	4.4	7.0	11.0
上密封試驗 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗 Leak- proofness test	0.5～0.7

使用范圍

產品類別 Product classification	適用溫度/℃ Working temperature	適用介質 Suitable medium
碳鋼型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas
合金鋼(I) Alloy steel	≤540

主要零件材料 Material for Main Parts

產品類型 Product type	零件名稱 Part name
	閥體、閥蓋、支架 B0dy，BOnnet，Yoke	閥桿 Valve rod	閘板、閥瓣、密封面 Walge gate Disc Sealface	閥座密封面 Seatring seal face	閥桿螺母 Yoke nut	填料 Packing
碳鋼型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy	不銹鋼 Stainlesssteel	鋁青銅 Albronze	柔性石墨 F18xible graphite
合金鋼(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	鈷基合金	硬質合金 Carbide alloy

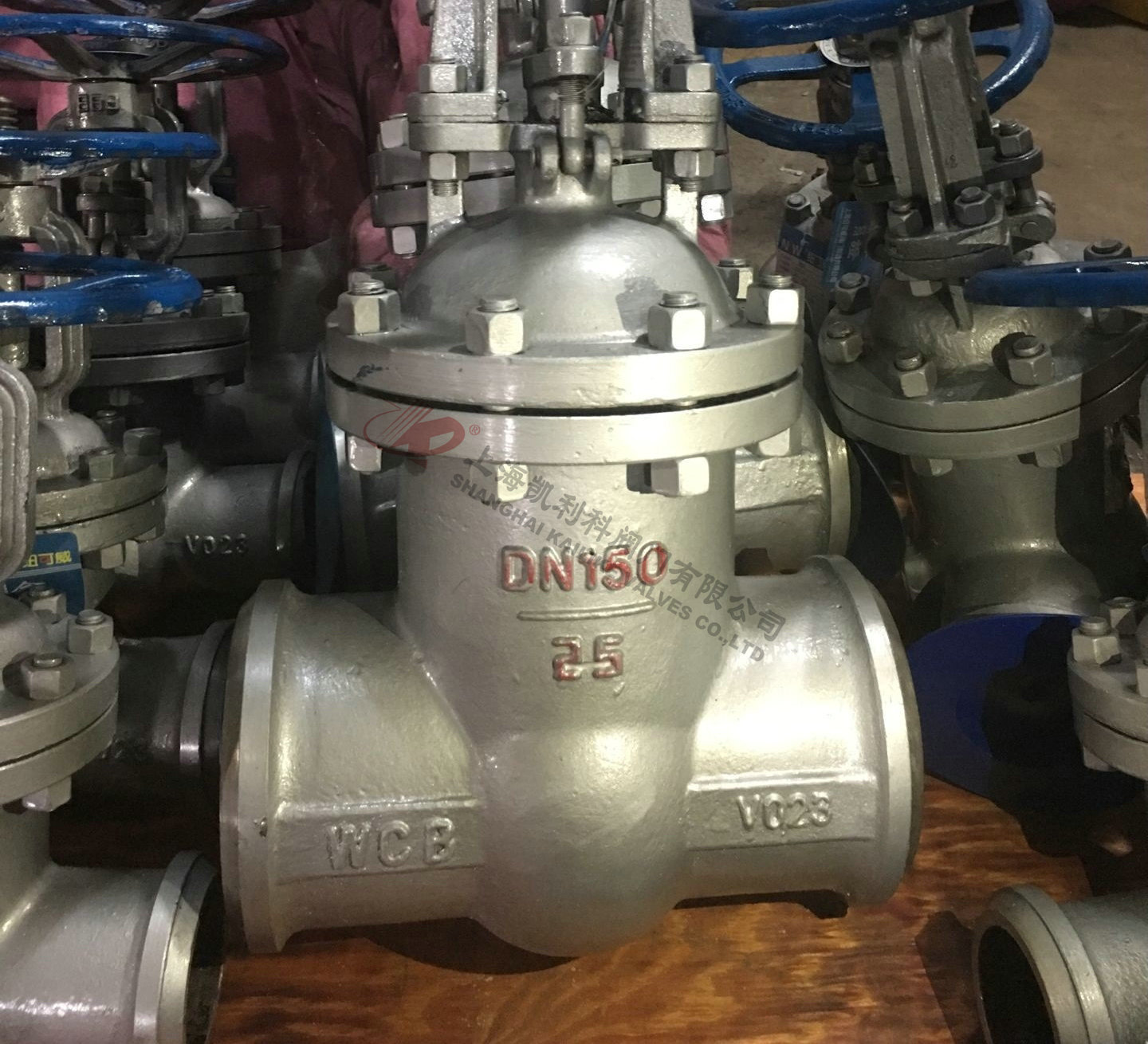

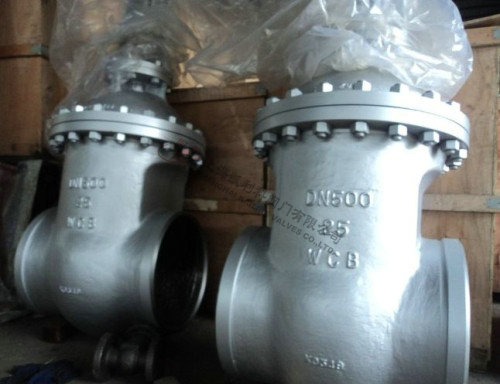

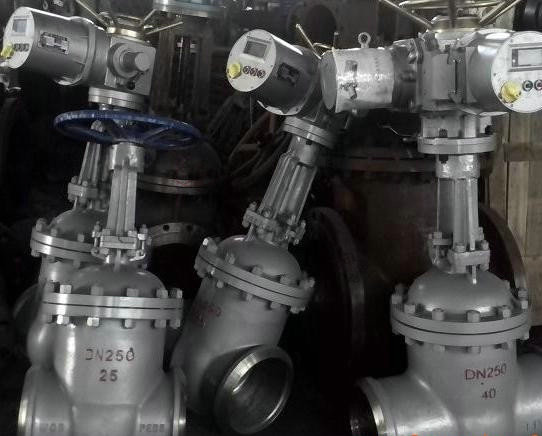

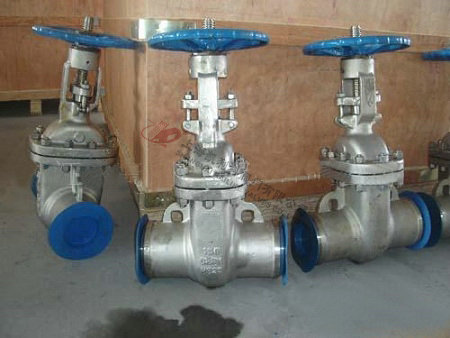

Z64H焊接式不銹鋼水封閘閥外形結構圖

Z64H焊接式不銹鋼水封閘閥主要外形尺寸PN1.6MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa
						D	D1
Z64H-16C Z64H-16P Z64H-16I	50	250	37o30'	334	250	58	50
	65	270	37o30'	439	250	75	65
	80	280	37o30'	495	300	91	79
	100	300	37o30'	575	350	11O	97
	125	325	37o30'	587	350	136	121
	150	350	37o30'	607	350	163	146
	200	400	37o30'	740	400	223	202
	250	450	37o30'	863	400	278	254
	300	500	37o30'	990	400	330	305
	350	550	37o30'	1137	500	382	352
	400	600	37o30'	1523	500	432	399
	450	650	37o30'	1618	600	485	451
	500	700	37o30'	1657	600	535	501
	600	800	37o30'	1746	700	636	601

Z64H焊接式不銹鋼水封閘閥主要外形尺寸PN2.5MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PN2.5/MPa
						D	D1
Z64H-25C Z64H-25P Z64H-25I	50	250	37o30'	334	250	64	4g
	65	270	37o30'	439	250	82	67
	80	280	37o30'	495	300	95	77
	100	300	37o30'	575	350	117	101
	125	325	37o30'	587	350	144	126
	150	350	37o30'	607	350	172	158
	200	400	37o30'	740	400	223	202
	250	450	37o30'	863	400	278	254
	300	500	37o30'	990	400	330	305
	350	550	37o30'	1137	500	382	352
	400	600	37o30'	1523	500	432	39g
	450	650	37o30'	1618	600	485	451
	500	700	37o30'	1657	600	535	499
	600	800	37o30'	1746	700	636	599

Z64H焊接式不銹鋼水封閘閥主要外形尺寸PN4.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	D	α	PN4.O/MPa
					D1	H	D0
Z64H-40C Z64H-40P Z64H-40I	50	250	64	37o30'	49	345	300
	65	270	83	37o30'	67	441	300
	80	280	96	37o30'	79	495	350
	100	300	117	37o30'	101	575	350
	125	325	144	37o30'	126	587	400
	150	350	172	37o30'	152	607	400
	200	400	223	37o30'	200	740	450
	250	450	278	37o30'	252	863	550
	300	500	330	37o30'	302	1008	650
	350	550	382	37o30'	350	1142	750
	400	650	432	37o30'	397	1527	850

Z64H焊接式不銹鋼水封閘閥主要外形尺寸PN6.4MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	D	α	PN6.4/MPa
					D1	H	DO
Z64H-64C Z64H-64P Z64H-64I	50	250	64	37o30'	50	350	300
	65	270	83	37o30'	66	447	300
	80	280	96	37o30'	77	499	350
	100	300	117	37o30'	99	582	400
	125	325	144	37o30'	129	590	400
	150	350	172	37o30'	150	611	450
	200	400	223	37o30'	198	745	550
	250	450	278	37o30'	246	867	650
	300	500	330	37o30'	294	1008	750
	350	550	382	37o30'	342	1148	800
	400	650	432	37o30'	387	1531	900

Z64H焊接式不銹鋼水封閘閥主要外形尺寸PN10.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN/mm Nominal diameter	L	D	α	PNlO.0/MPa
					D1	H	D0
Z64H-100C Z64H-100P Z64H-100I	50	250	64	37o30'	49	350	300
	65	270	83	37o30'	64	447	300
	80	280	96	37o30'	75	499	350
	100	300	117	37o30'	87	582	400
	125	325	144	37o30'	125	590	400
	150	350	172	37o30'	145	611	450
	200	400	223	37o30'	190	747	550
	250	450	278	37o30'	236	869	650
	300	500	330	37o30'	282	1013	750
	350	550	382	37o30'	334	1148	850
	400	650	432	37o30'	377	1533	950

Z44H法蘭式不銹鋼水封閘閥外形結構圖

Z44H法蘭式不銹鋼水封閘閥主要連接尺寸PN1.6MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸									閥門重量	附法蘭尺寸			重量 （kg）
		L	H	D	D1	D2	b	f	Z-d	W		h	Do	Dn
Z44H-16C Z44H-16P Z44H-16I	50	250	345	160	125	100	16	3	4-18	250	28	48	49	58	2.5
	65	270	395	180	145	120	18	3	4-18	250	40	50	64	75	3.4
	80	280	425	195	160	135	20	3	8-18	300	58	52	78	91	4.4
	100	300	510	215	180	155	20	3	8-18	300	75	52	96	110	5.2
	125	325	570	245	210	185	22	3	8-18	350	110	60	120	136	7
	150	350	725	280	240	210	24	3	8-23	350	150	60	145	163	9
	200	400	820	335	295	265	26	3	12-23	400	223	62	201	223	12
	250	450	890	405	355	320	30	3	12-25	450	326	68	253	278	19
	300	500	1070	460	410	375	30	3	12-15	550	432	70	303	330	25
	350	550	1320	520	470	425	34	4	16-25	600	572	78	351	382	33
	400	600	1450	580	525	485	36	4	16-30	650	740	90	398	432	43
	450	650	1560	640	585	545	40	4	20-30	700	955	95	450	485	54
	500	700	1720	705	650	608	44	4	20-34	750	1195	98	500	535	72
	600	800	1880	840	770	718	48	5	20-41	800	1455	105	600	636	91
	700	900	2085	910	840	788	50	5	24-41	850	2110	110	690	726	103
	800	1000	2590	1020	950	898	52	5	24-41	950	2630	115	790	826	126

Z44H法蘭式不銹鋼水封閘閥主要連接尺寸PN2.5MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸									閥門重量	附法蘭尺寸			重量 （kg）
		L	H	D	D1	D2	b	f	Z-d	W		h	D0	Dn
Z44H-25C Z44H-25P Z44H-25I	50	250	345	160	125	100	20	3	4-18	250	30	48	49	64	2.9
	65	270	395	180	145	120	22	3	8-18	250	43	52	66	82	3.8
	80	280	425	195	160	135	22	3	8-18	300	60	55	78	95	4.8
	100	300	510	230	190	160	24	3	8-23	300	79	62	100	117	7
	125	325	570	270	220	188	28	3	8-25	350	114	68	125	144	10
	150	350	725	300	250	218	30	3	8-25	350	157	72	151	172	13
	200	400	820	360	310	278	34	3	12-25	400	243	60	201	223	19
	250	450	890	425	370	332	36	3	12-30	450	345	85	253	278	23
	300	500	1070	483	430	390	40	4	16-30	550	455	92	303	330	35
	350	550	1320	550	490	448	44	4	16-34	650	615	98	351	382	54
	400	600	1450	610	550	505	48	4	16-34	700	794	115	398	432	68
	450	650	1560	660	600	555	50	4	20-34	750	1018	115	450	483	85
	500	700	1720	730	660	610	52	4	20-41	800	1250	120	498	535	95
	600	800	1880	840	770	718	56	5	20-41	850	1528	130	598	636	128
	700	900	2085	955	875	815	60	5	24-48	900	2265	140	688	726	175
	800	1000	2590	1070	990	930	64	5	24-48	1000	2847	150	788	826	230

Z44H法蘭式不銹鋼水封閘閥主要連接尺寸PN4.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸											閥門重量	附法蘭尺寸			重量 （kg）
		L	H	D	D1	D2	b	f	D6	f2	Z-d	W		h	D0	Dn
Z44H-40C Z44H-40P Z44H-40I	50	250	345	160	125	100	20	3	88	4	4-18	300	35	48	48	64	3
	65	270	395	180	145	120	22	3	110	4	8-18	300	49	52	66	82	4
	80	280	425	195	160	135	22	3	121	4	8-18	350	65	58	78	95	5.3
	100	300	510	230	190	160	24	3	150	4.5	8-23	350	87	68	100	117	7.8
	125	325	570	270	220	188	28	3	176	4.5	8-25	400	124	68	125	144	11
	150	350	725	300	250	218	30	3	204	4.5	8-25	400	172	72	151	172	14
	200	400	820	375	320	282	38	3	260	4.5	12-30	450	275	88	199	223	26
	250	450	890	456	385	345	42	3	313	4.5	12-34	550	392	102	251	278	38
	300	500	1070	510	450	408	46	4	364	4.5	16-34	650	515	116	301	330	54
	350	550	1320	570	510	465	52	4	422	5	16-34	750	684	120	349	382	68
	400	600	1450	655	585	535	58	4	474	5	16-41	850	902	142	396	432

Z44H法蘭式不銹鋼水封閘閥主要連接尺寸PN6.4MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸											閥門重量	附法蘭尺寸			重量 （kg）
		L	H	D	D1	D2	b	f	D6	f2	z-d	W		h	Do	Dn
Z44H-64C Z44H-64P Z44H-64I	50	250	350	175	135	105	26	3	88	4	4-23	300	43	70	48	64	4.7
	65	280	405	200	160	130	28	3	110	4	8-23	300	60	75	65	82	6.5
	80	310	435	210	170	140	30	3	121	4	8-23	350	78	75	76	95	7.6
	100	350	515	250	200	168	32	3	150	4.5	8-25	400	100	88	98	117	12
	125	400	580	295	240	202	36	3	176	4.5	8-30	400	140	98	128	150	18
	150	450	735	340	280	240	38	3	204	4.5	8-34	450	204	110	149	172	26
	200	550	835	405	345	300	44	3	260	4.5	12-34	550	317	116	197	223	39
	250	650	905	470	400	352	48	3	313	4.5	12-41	650	475	122	245	278	54
	300	750	1080	530	460	412	54	4	364	4.5	16-41	750	630	136	293	330	72
	350	850	1340	595	525	475	60	4	422	5	16-41	800	850	154	341	382	105
	400	950	1460	670	585	525	66	4	474	5	16-48	900	1096	170	386	432	145

Z44H法蘭式不銹鋼水封閘閥主要連接尺寸PN10.0MPa

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸											閥門重量	附法蘭尺寸			重量 （kg）
		L	H	D	D1	D2	b	f	D6	f2	z-d	W		h	Do	Dn
Z44H-100C Z44H-100P Z44H-100I	50	250	350	195	145	112	28	3	88	4	4-25	300	48	72	48	64	6.5
	65	280	405	220	170	138	32	3	110	4	8-25	300	68	84	63	82	9.3
	80	310	435	230	180	148	34	3	121	4	8-25	350	89	90	74	95	10.8
	100	350	515	265	210	172	38	3	150	4.5	8-30	400	112	100	97	117	16
	125	400	580	310	250	210	42	3	176	4.5	8-34	400	156	115	124	150	25
	150	450	735	350	290	250	46	3	204	4.5	12-34	450	220	130	144	172	35
	200	550	835	430	360	312	54	3	260	4.5	12-41	550	352	145	189	223	58
	250	650	905	500	430	382	60	3	313	4.5	12-41	650	535	170	235	278	89
	300	750	1080	585	500	442	70	4	364	4.5	16-48	750	730	195	281	330	132
	350	850	1340	655	560	498	76	4	422	5	16-54	850	995	210	333	380	178
	400	950	1460	715	620	558	80	4	474	5	16-54	950	1265	220	376	432	224



聲明：【Z44H,Z64H不銹鋼水封閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z44H,Z64H不銹鋼水封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
