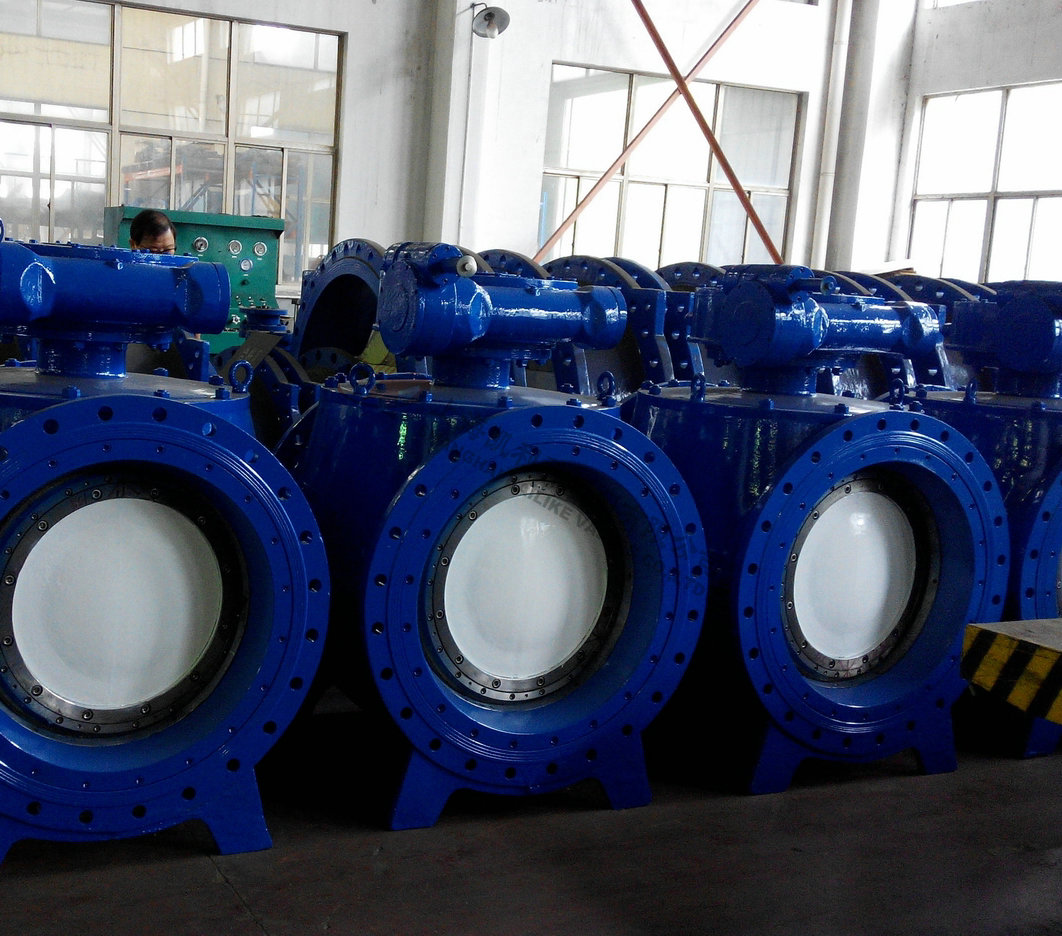

產品名稱：	上裝式偏心半球閥	產品型號：	PQ340H、PQ340Y、PQ340F
公稱通徑：	DN15～DN2200	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+180ºC～350ºC～550ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	碳鋼、鑄鋼、WCB、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、漿液、污水、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

PQ340F/Y/H上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

結構特點

1. 閥座設外臺階與閥體內臺階相配合的結構，防止了球體與閥座發生卡阻或脫離現象。
2. 利用偏心閥體，偏心球體和閥座，閥桿作旋轉運氣時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密性能安全可靠；閥門啟閉時，球體與閥座完全脫開，消除了密封副的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題。
3. 非金屬彈性材料被 于金屬座中，閥座金屬密封面受到良好的保護。
4. 半球切口的球體與閥座之間有剪切作用，特適用于含 維，微小固體顆粒，漿等介質。
5. 全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔內。
6. 本產品具有精確的調節和可靠定位功能，流量特性為近似百分比，可調范圍大，最大調比為100；1。

執行標準

設計制造：GB12237－89
法蘭連接：GB/T17241.6998、GB/T9115（鋼制）
結構長度：GB12221－89
壓力試驗：GB/T13927的規定

性能參數

公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通經（mm）	40-600	40-600	40-600	40-600	40-600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝



材料明細表

序號	名稱及規格	材料
1	底蓋	25
2	內六角螺栓	35CrMo
3	墊片	柔性石墨
4	閥體	WCB
5	下閥桿	2Cr13
6	球體	WCB
7	滑動軸承	銅基合金或不銹鋼
8	墊片	柔性石墨
9	閥座+堆焊合金鋼	25
10	閥座支承	25
11	內六角螺栓	35CrMo
12	鍵	40Cr
13	上閥桿	2Cr13
14	滑動軸承	銅基合金或不銹鋼
15	填料墊	2Cr13
16	填料	柔性石墨
17	填料壓蓋	WCB
18	支架	WCB
19	螺柱	35CrMo
20	螺母	45
21	螺柱	35CrMo
22	螺母	45
23	螺柱	35CrMo
24	螺母	45
25	鍵	40Cr
26	手動操作器	組合件

主要零件材料

閥體 閥蓋	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球體	GB	ZG2Cr13		ZG1Cr18Ni9Ti 表面特殊處理		ZG0Cr18Ni12Mo2Ti 表面特殊處理		ZG15Cr1Mo1V 表面特殊處理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
閥桿	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti		25Cr2Mo2V
	ASTM	420		304		316		F22a
閥座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2Ti	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

外形結構圖

主要連接尺寸1.0MPa

公稱壓力 PN	公稱通徑 DN	尺寸[mm]
		L	D	D1	D2	b	Z-Φd	Ws	Hs	Hw	Hd
1.0Mpa	50	124	160	125	100	16	4-Φ18	230	164	260	310
	65	145	180	145	120	18	4-Φ18	250	180	275	330
	80	165	195	160	135	20	4-Φ18	300	200	300	360
	100	194	215	180	155	20	8-Φ18	320	235	335	390
	125	210	245	210	185	22	8-Φ18	400	260	355	405
	150	229	280	240	210	24	8-Φ18	500	280	375	440
	200	243	335	295	265	24	8-Φ23	800	320	410	470
	250	297	390	350	320	26	12-Φ23	1000	355	485	550
	300	338	440	400	368	26	12-Φ23	1200	400	530	595
	350	400	500	460	428	28	16-Φ23			580	650
	400	420	565	515	482	28	16-Φ25			650	730
	450	502	615	565	532	30	20-Φ25			710	790
	500	533	670	620	585	30	20-Φ25			760	840
	600	800	780	725	685	34	20-Φ30			870	960
	700	900	895	840	800	38	24-Φ30			910	1080
	800	1000	1010	950	905	42	24-Φ34			935	1125

主要連接尺寸1.6MPa

公稱壓力 PN	公稱通徑 DN	尺寸[mm]
		L	D	D1	D2	b	Z-Φd	Ws	Hs	Hw	Hd
1.6Mpa	50	124	165	125	100	16	4-Φ18	230	164	260	310
	65	145	185	145	120	18	4-Φ18	250	180	275	330
	80	165	200	160	135	20	8-Φ18	300	200	300	360
	100	194	220	180	155	20	8-Φ18	320	235	335	390
	125	210	250	210	185	22	8-Φ18	400	260	355	405
	150	229	285	240	210	24	8-Φ23	500	280	375	440
	200	243	340	295	265	26	12-Φ23	800	320	410	470
	250	297	405	355	320	30	12-Φ25	1000	355	485	550
	300	338	460	410	375	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	34	16-Φ25			580	650
	400	420	580	525	485	36	16-Φ30			650	730
	450	502	640	585	545	40	20-Φ30			710	790
	500	533	715	650	608	44	20-Φ34			760	840
	600	800	840	770	718	48	20-Φ41			870	960
	700	900	910	840	788	50	24-Φ41			910	1080
	800	1000	1025	950	898	52	24-Φ41			935	1125

主要連接尺寸2.5 MPa

公稱壓力 PN	公稱通徑 DN	尺寸[mm]
		L	D	D1	D2	D6	b	Z-Φd	Ws	Hs	Hw	Hd
2.5 Mpa	50	124	165	125	100		20	4-Φ18	230	164	260	310
	65	145	185	145	120		22	8-Φ18	250	180	275	330
	80	165	200	160	135		22	8-Φ18	300	200	300	360
	100	194	230	190	160		24	8-Φ23	320	235	335	390
	125	210	270	220	188		28	8-Φ25	400	260	355	405
	150	229	300	250	218		30	8-Φ25	500	280	375	440
	200	243	360	310	278		34	12-Φ25	800	320	410	470
	250	297	425	370	332		36	12-Φ30	1000	355	485	550
	300	338	485	430	390		40	16-Φ30	1200	400	530	595
	350	400	555	490	448		44	16-Φ34			580	650
	400	420	620	550	505		48	16-Φ34			650	730
	450	502	670	600	555		50	20-Φ34			710	790
	500	533	730	660	610		52	20-Φ41			760	840
	600	800	845	770	718		56	20-Φ41			870	960
	700	900	960	875	815		60	24-Φ48			990	1080
	800	1000	1085	990	930		64	24-Φ48			935	1125

主要連接尺寸4.0 MPa

公稱壓力 PN	公稱通徑 DN	尺寸[mm]
		L	D	D1	D2	D6	b	Z-Φd	Ws	Hs	Hw	Hd
4.0 Mpa	50	124	165	125	100	88	20	4-Φ18	250	180	275	325
	65	145	185	145	120	110	22	8-Φ18	300	200	290	345
	80	165	200	160	135	121	22	8-Φ18	320	220	315	375
	100	194	235	190	160	150	24	8-Φ23	400	260	350	405
	125	210	270	220	188	176	28	8-Φ25	500	290	370	420
	150	229	300	250	218	204	30	8-Φ25	800	310	390	455
	200	245	375	320	282	260	38	12-Φ30	1000	350	435	495
	250	297	450	385	345	313	42	12-Φ34	1200	390	510	575
	300	338	515	450	408	364	46	16-Φ34			555	620
	350	400	580	510	465	422	52	16-Φ34			605	675
	400	420	660	585	535	474	58	16-Φ41			675	755
	450	502	685	610	560	524	60	20-Φ41			735	815
	500	533	755	670	612	576	62	20-Φ48			785	870




聲明：【PQ340F,PQ340Y,PQ340H上裝式偏心半球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PQ340F,PQ340Y,PQ340H上裝式偏心半球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
