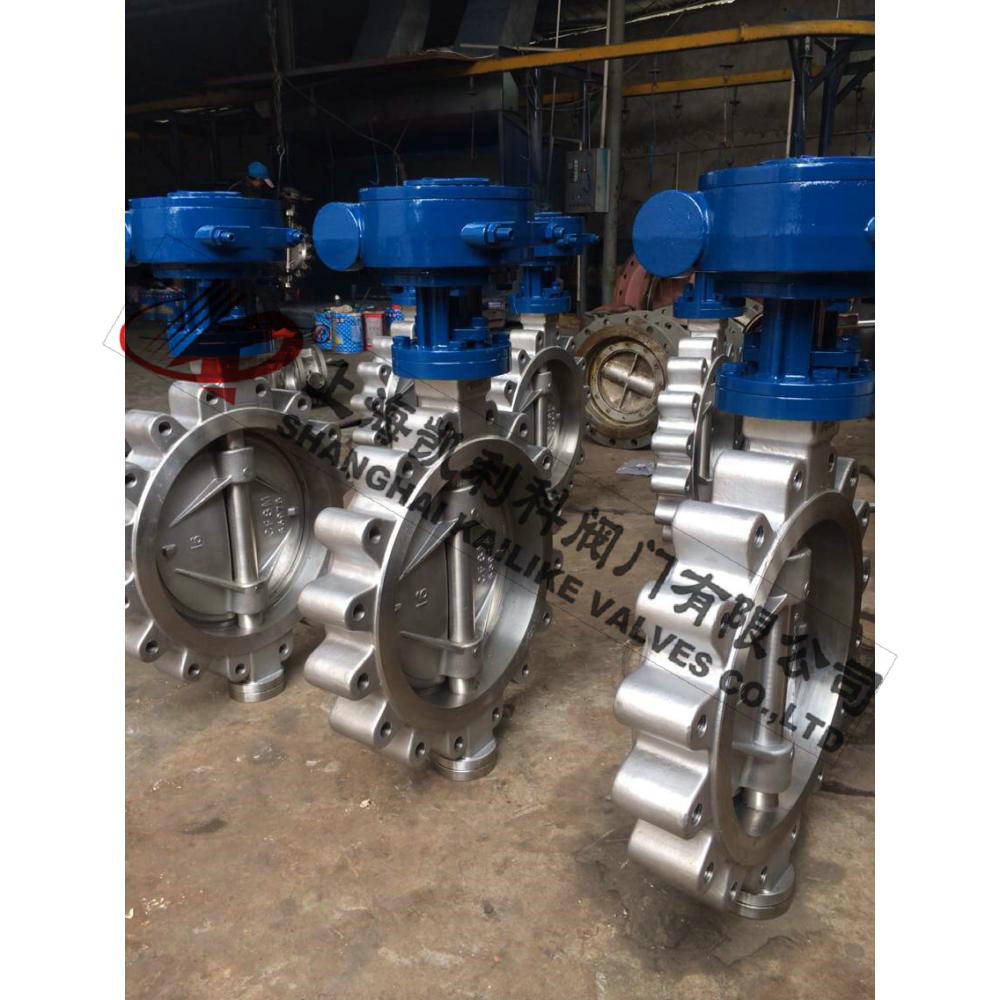

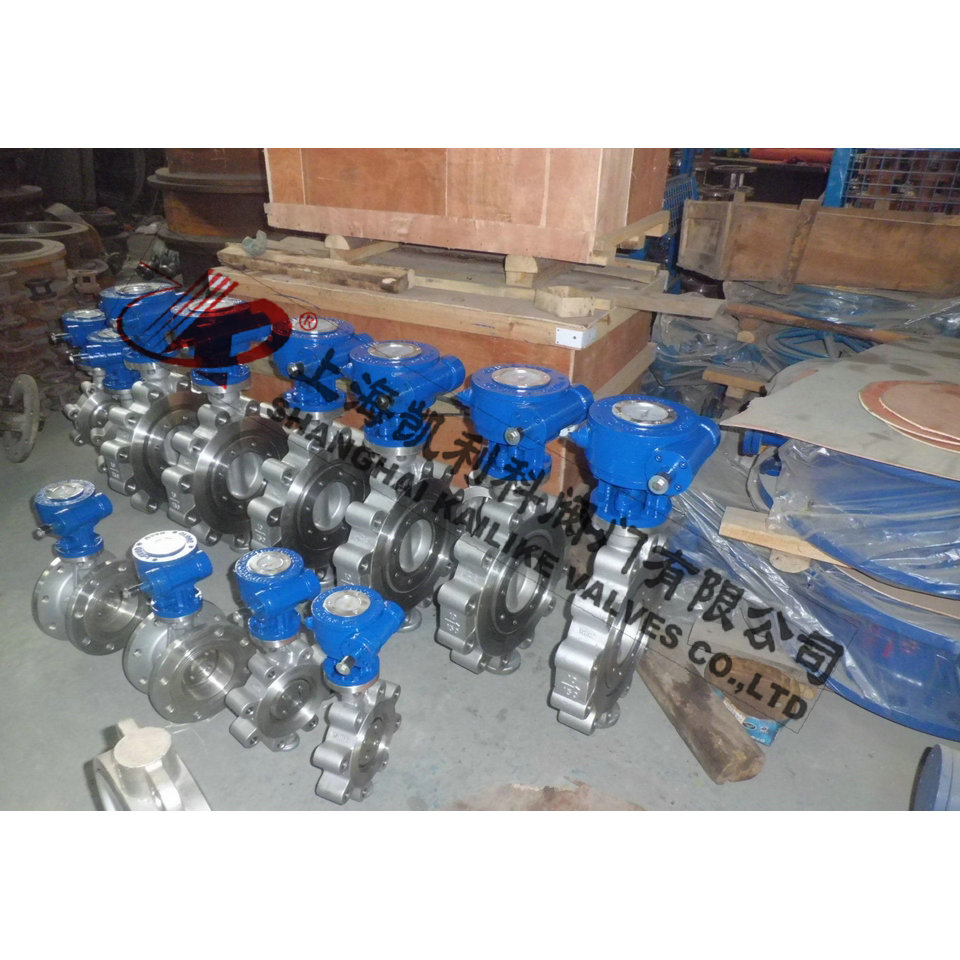

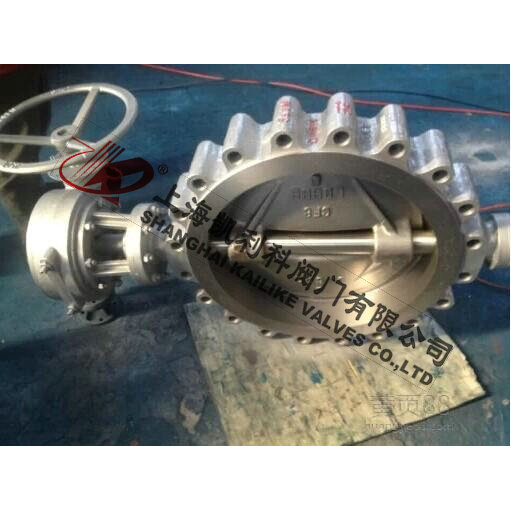

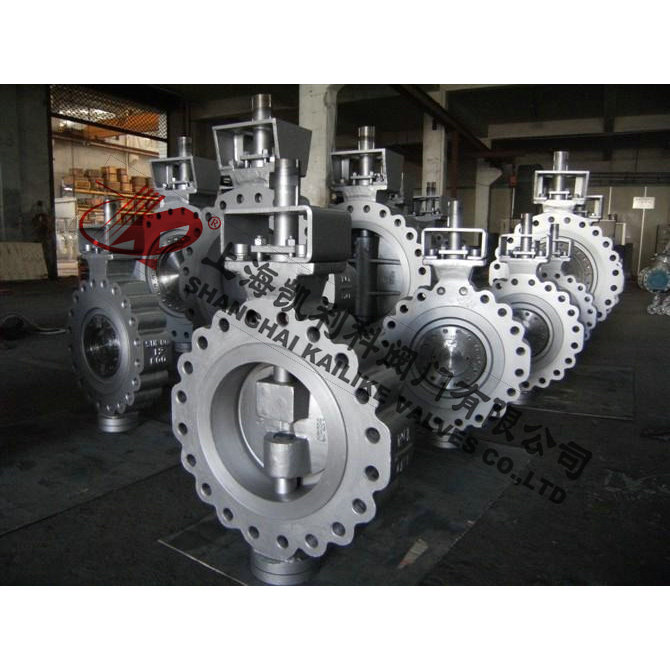

D373H美標凸耳式蝶閥
D373H美標凸耳式蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
|
產品名稱： |
美標凸耳式蝶閥 |
產品型號： |
D373H |
|
公稱通徑： |
DN50～DN2400 |
閥座密封： |
金屬密封 |
|
公稱壓力： |
1.6Mpa～5.0MPa、150LB-300LB |
連接方式： |
對夾、法蘭 |
|
適用溫度： |
-20ºC～+425ºC |
驅動方式： |
手柄、蝸輪、氣動、電動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、海水 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
D373H美標凸耳式蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。
設計標準
|
設計標準 |
API609-83 |
|
法蘭連接尺寸 |
ANSI B16.5 |
|
結構長度 |
ANSI B16.10-1992 |
|
壓力試驗: |
API598-82 |
主要技術參數
|
公稱通徑 |
DN（mm） |
2"～36" |
|
公稱壓力 |
PN（Mpa） |
150Lb |
300Lb |
|
試驗壓力 |
強度試驗 |
3.0 |
7.5 |
|
密封試驗 |
2.2 |
5.5 |
|
適用介質 |
水、蒸汽、油品、海水等 |
|
適用溫度 |
-29℃～425℃ |
主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
WCB、304、316、316SS、CF8M |
|
蝶板 |
WCB、304、316、316SS、CF8M |
|
閥桿 |
316、2Cr13、1Cr18Ni9Ti |
|
密封圈 |
316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |
外形結構圖
主要外形尺寸
|
型號 |
英寸 |
L |
L1 |
D |
D1 |
D2 |
H2 |
H1 |
H |
M |
Z-d |
Wt/kgs |
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
|
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
對夾式 |
法蘭式 |
|
D373H-150LB |
2" |
1.72 |
43 |
14.25 |
108 |
6.00 |
152 |
4.75 |
120.5 |
3.62 |
92 |
4.33 |
110 |
11.02 |
280 |
13.58 |
345 |
M18 |
4-19 |
9 |
20 |
|
3" |
1.93 |
49 |
4.50 |
114 |
7.50 |
190 |
6.00 |
152.5 |
5.00 |
127 |
4.92 |
125 |
12.40 |
315 |
14.96 |
380 |
M18 |
4-19 |
11 |
29 |
|
4" |
2.20 |
56 |
5.00 |
127 |
9.00 |
229 |
7.50 |
190.5 |
6.19 |
157 |
5.70 |
145 |
13.78 |
350 |
16.34 |
415 |
M20 |
8-19 |
13 |
33 |
|
5" |
2.50 |
64 |
5.50 |
140 |
10.00 |
254 |
8.50 |
216 |
7.32 |
186 |
6.50 |
165 |
15.35 |
390 |
17.91 |
455 |
M20 |
8-22 |
16 |
38 |
|
6" |
2.75 |
70 |
5.50 |
140 |
11.00 |
279 |
9.50 |
241.5 |
8.50 |
216 |
6.89 |
175 |
17.91 |
455 |
21.45 |
545 |
M20 |
8-22 |
26 |
74 |
|
8" |
2.80 |
71 |
5.90 |
150 |
13.50 |
343 |
11.75 |
298.5 |
10.62 |
270 |
8.26 |
210 |
20.67 |
252 |
24.21 |
615 |
M24 |
8-22 |
34 |
86 |
|
10" |
3.00 |
76 |
6.30 |
160 |
16.00 |
406 |
14.25 |
362 |
12.75 |
324 |
9.84 |
250 |
23.81 |
605 |
27.36 |
695 |
M24 |
12-25 |
51 |
142 |
|
連接尺寸 |
12" |
3.38 |
86 |
7.00 |
178 |
19.00 |
483 |
17.00 |
432 |
15.00 |
381 |
11.24 |
285 |
28.74 |
730 |
32.78 |
830 |
M27 |
12-25 |
72 |
167 |
|
14" |
3.63 |
92 |
7.50 |
190 |
21.00 |
533 |
18.75 |
476 |
16.25 |
413 |
12.60 |
320 |
31.50 |
800 |
35.43 |
900 |
M27 |
12-29 |
106 |
218 |
|
16" |
4.00 |
102 |
8.50 |
216 |
23.50 |
597 |
21.25 |
540 |
18.50 |
470 |
13.98 |
355 |
34.25 |
870 |
38.58 |
980 |
M30 |
16-29 |
133 |
275 |
|
18" |
4.50 |
114 |
8.74 |
222 |
25.00 |
635 |
22.75 |
578 |
21.00 |
533 |
14.96 |
380 |
36.22 |
920 |
40.55 |
1030 |
M30 |
16-32 |
176 |
315 |
|
D373H-300LB |
20" |
5.00 |
127 |
9.00 |
229 |
27.50 |
399 |
25.00 |
635 |
23.00 |
584 |
16.34 |
415 |
39.37 |
1000 |
43.70 |
1110 |
M33 |
20-32 |
190 |
395 |
|
24" |
6.06 |
154 |
10.50 |
267 |
32.00 |
813 |
29.50 |
750 |
27.25 |
692 |
18.70 |
475 |
45.51 |
1155 |
51.37 |
1305 |
M33 |
20-35 |
394 |
580 |
|
30" |
6.50 |
165 |
11.50 |
292 |
38.75 |
985 |
36.00 |
914 |
33.75 |
857 |
22.38 |
580 |
54.13 |
1375 |
60.03 |
1525 |
M39 |
28-35 |
476 |
717 |
|
32" |
7.50 |
190 |
12.50 |
318 |
41.75 |
1060 |
38.50 |
978 |
36.00 |
914 |
24.80 |
630 |
56.50 |
1435 |
62.40 |
1585 |
M39 |
28-41 |
618 |
880 |
|
36" |
8.00 |
203 |
13.00 |
330 |
46.00 |
1168 |
42.75 |
1085 |
40.25 |
1022 |
26.77 |
680 |
62.40 |
1585 |
69.48 |
1765 |
M20 |
32-41 |
762 |
1042 |
|
6" |
2.75 |
70 |
|
|
|
|
9.5 |
240 |
3.5 |
216 |
6.89 |
175 |
17.91 |
435 |
21.45 |
545 |
M20 |
8-22 |
28 |
|
|
8" |
2.80 |
71 |
|
|
|
|
11.75 |
298 |
10.62 |
270 |
8.26 |
210 |
20.67 |
525 |
24.21 |
615 |
M24 |
8-22 |
36 |
|
|
10" |
3.00 |
76 |
|
|
|
|
14.25 |
362 |
12.75 |
324 |
9.84 |
250 |
23.81 |
605 |
27.36 |
695 |
M24 |
12-25 |
53 |
|
|
12" |
3.38 |
86 |
|
|
|
|
17.00 |
432 |
15.00 |
381 |
11.24 |
285 |
28.74 |
730 |
32.78 |
830 |
M27 |
12-25 |
74 |
|
|
14" |
3.63 |
92 |
|
|
|
|
18.75 |
476 |
16.25 |
413 |
12.64 |
320 |
31.50 |
800 |
35.43 |
900 |
M27 |
12-29 |
110 |
|
|
16" |
4.00 |
102 |
|
|
|
|
21.25 |
540 |
18.50 |
470 |
13.98 |
355 |
34.25 |
870 |
38.58 |
980 |
M30 |
16-29 |
138 |
|
聲明：【D373H美標凸耳式蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D373H美標凸耳式蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
